The Garage…

Ici vous trouverez tout ce qui regroupe la vie du garage. Les outils, la peinture, l’établi.

20150407_202729

Une fois qu’on a un espace (et c’est un luxe, tout le monde n’en a pas), le premier investissement, c’est un bon établi. Solide, robuste, et cher… Non, pas forcément, j’ai construit le mien à faible coût, et des années après il n’a pas bougé !

Un établi, c’est bien, mais il faut au moins le garnir d’un étau, de boîtes de rangement, de râteliers, voire d’un pan de mur entier pour accrocher tout ses futurs outils.

Et puis il y a les outils… attention, chez moi c’est devenu une véritable fascination…

- Fabriquer son établi

- Le nécessaire pour la peinture

- Les outils pour la partie cycle

- Les outils moteur

- Les outils pour l’électricité

Lire la suite...

Fabriquer son établi…

Avant même de commencer à entrevoir l’idée d’une restauration moto, j’ai fabriqué mon propre établi. Ce n’est rien de très compliqué, ça demande un peu de temps et ça permet de se faire un objet robuste et qui durera dans le temps, à moindre frais.

Cet établi fera 2m52 de long, 70 cm de large et 85 cm de haut. Voici un schéma, et les côtes du projet :

etabli-cedric-plan-axo-300x207

etabli-plan-207x300

Pour la construction, j’ai besoin de quelques outils :

- Une scie égoïne

- Un ciseau à bois

- Un bédane 10mm (ciseau à bois plus épais qui permet de réaliser les mortaises)

- Un maillet

- Une ponceuse

- Un étau

- des serre-joints

- Un grande règle maison…

- Des bastaings de sapin (9 au total) achetés en Grande Surface de Bricolage : 11€90 le bastaing – L 350cm x l 175cm x 63cm.

- Colle à bois

- Pâte à bois

- Lasure.

J’avais déjà la plupart des outils, du coup j’estime le coût de fabrication à une grosse centaine d’€. Il est possible de trouver de très bons établis à une grosse centaine d’€ sur Le Bon Coin ou ailleurs. Mais fabriquer soi-même, c’est unique !

Au passage, voici le lien vers un site qui m’a bien inspiré :

http://www.zonetravaux.fr/2012/10/fabriquer-etabli-etape1/

http://www.zonetravaux.fr/2012/10/fabriquer-etabli-etape2/

La première étape c’est la découpe des bastaings aux dimensions souhaitées. Pour que les découpes à la scie égoïne soient droites, j’utilise des cales et des serre-joints qui me servent de guide de découpe.

img162-225x300

Puis j’attaque les mortaises au bédane et au maillet, et ce n’est pas une mince affaire…

img150-225x300

img_2125-300x225

Une fois le pied terminé, il passe au ponçage, d’abord au grain 50, puis au 120 pour une belle finition. Maintenant il en reste 5 à faire…

img148-225x300

Et voilà, quelques « longues » heures de travail plus tard…

img1701-225x300

Une fois toutes les pièces du puzzle découpées, je passe à l’assemblage. Pour consolider l’assemblage en tenon mortaise, je pose des équerres en alu.

img180-225x300

Puis je mastic à la pâte à bois, et je ponce pour avoir de belles finitions.

img182-225x300

img184-225x300

Et voilà, les trois pieds principaux sont terminés.

img198-300x225

Je passe enfin à l’assemblage des modules et à la mise en place du plateau. J’ai fixé le plateau avec des vis SPAX 200mm, un peu plus chères, mais idéales pour maintenir l’ensemble. J’ai ensuite enduis les interstices à la pâte à joint, et j’ai poncé. Enfin, j’ai passé une bonne couche de lasure.

img384-300x225

img386-300x225

20161025_175201

Des années plus tard, il est toujours là et bien là. J’ai entre temps fixé une plaque en alu pour qu’il puisse supporter des pièces moteur assez lourdes (parce que le pin est un bois tendre qui marque vite, et aussi pour éviter au maximum les taches d’huiles). L’avantage également, c’est que l’établi est très lourd, et que donc il ne bouge pas quand on le maltraite !

Lire la suite...

Le nécessaire pour la peinture…

Avant tout chose, je tiens à préciser que je suis loin, très loin même, d’être un peintre confirmé.

N’ayant qu’un petit compresseur, incapable de subir la pression en peinture, je me rabats sur des bombes de peinture. Si vous ne passez pas par un carrossier, et qu’il vous prend l’idée de peindre vous-même au pistolet, il va falloir sérieusement investir… d’abord dans un compresseur d’au moins 100 litres, dans un pistolet (voire plusieurs), dans de la peinture, dans un local, etc…

Bref, je n’ai pas les moyens, ni pour un carrossier, ni pour tout ce matériel (mais je vais quand même peindre quelques petites pièces avec mon mini compresseur de 6 L, parce que je suis un fou dans ma tête).

Avant de peindre, il faudra préparer le support correctement. C’est 50 % du travail pour les plus pessimistes, 80 % pour les plus optimistes. A ne surtout pas négliger. Pour cela, vous aurez besoin de papier abrasif, et, selon la taille des pièces, d’une cale à poncer.

Le nécessaire pour la peinture... dans The Garage

Il existe dans les grandes surfaces de bricolage des kits de finition qui comprennent du 500, du 800 et du 1000 à l’eau. C’est parfait pour préparer une pièce à peindre.

Pour le mastic, j’utilise des produits de magasin automobile, ils ne sont pas chers, et très adapté aux réservoirs et aux carénages des motos. Choisissez-le en fonction de la taille des « trous » à combler, et de la matière à recouvrir.

718104 A) Suzuki GS 750 dans The Garage

Avec celui-là, la spatule en plastique est incluse (trouvé chez Norauto, pour la réfection de légers impacts sur mon réservoir).



Pour la peinture, j’ai acheté des bombes de peinture MOTIP, et un objet assez intéressant qui permet une meilleure manipulation de la bombe, ceci :

267561 bombe de peinture

Il se fixe sur la bombe, et pour un peu, on se prendrait presque pour un pro ! Avec ça, j’ai pris pour la réalisation du réservoir et des carénages :

- 3 bombes d’apprêt blanc (Acrylique)

- 3 bombes de couleur (Alkyde)

- 4 bombes de vernis (Alkyde)

- 1 bombe vernis bi-composant (pour le réservoir uniquement)

- Un pot de peinture haute température de la marque Julien

En ce qui concerne le vernis bi-composant, il viendra en toute dernière couche sur le réservoir afin de le protéger contre l’essence. En effet, les bombes classiques sont des mono-composants, qui se diluent avec l’essence. Ce serait bête pour un réservoir…

Pour ce qui est de la peinture moteur, il est possible de l’appliquer au pinceau, et c’est ce que je vais faire ! Nombreux sont ceux, qui, pour l’avoir essayé, n’en disent que du bien !

Il est plus prudent d’investir dans une bâche pour couvrir le sol, et éviter par là même aux poussières de remonter. Peignez dans un pièce à l’abri du vent, mais aérée ! C’est tout le paradoxe de la peinture ! De même, peignez entre 17 et 23 °c de préférence. Utilisez un masque absolument.

Pour le reste, j’ai aussi acheté un tampon abrasif (différent du papier abrasif), de l’acétone pour dégraisser, des chiffons ouatés, du polish, un feutre à monter sur perceuse et de la pâte à polir.



En ce qui concerne la méthode et une idée du résultat, je vous conseille vivement de jeter un oeil ici :

http://www.z750.org/forum/showthread.php?t=78766



Enfin, pour ceux qui veulent aller plus loin, et aussi pour apprendre quelques gestes et techniques très utiles, voici un site plus que complet fait par un ancien peintre automobile :

http://jcfressaix.free.fr/



Retour d’expérience :

Alors voilà, plutôt que d’effacer tout ce que j’ai écrit plus haut, parce qu’à un moment donné je l’ai pensé, je vais vous faire part de mon retour d’expérience en ce qui concerne la peinture.  Attention, ce qui va suivre risque d’en dérouter certains, parmi ceux qui pensaient peindre tranquillement à la bombe dans leur coin…

En effet, pour ma part, et hormis à de rares exceptions, je ne peindrai plus à la bombe. Bien entendu, je compte peindre et peindre encore tout au long de ma vie, donc, c’est décidé, je vais investir dans un compresseur. Je pense qu’un 50 l bi-cylindre me suffira largement. J’en ai vu à moins de 300 €.

Après plusieurs mois de test, peindre à la bombe, c’est vraiment beaucoup de boulot pour un rendu plus qu’hasardeux. La peinture au pistolet est nette, parfaite, sèche vite et tient mieux dans le temps. Elle est tout simplement de meilleure qualité.

L’idée de peindre avec un compresseur et un pistolet peut faire peur. D’abord, parce qu’il faut de l’espace, qu’il faut l’acheter, qu’il faut préparer sa peinture, etc…

Tout ceci est vrai, et c’est d’ailleurs un métier à part entière. Pour ma part, je me rassure en me disant que je n’ai pas de client en face, alors un raté n’est pas bien grave. Mais au delà, avec un peu de pratique et beaucoup de renseignements glanés à droite et à gauche, on finit par avoir un super résultat.

En ce qui concerne le versant économique, là encore, il y a des idées reçues. Figurez-vous qu’avec toutes les bombes que j’ai acheté dans ma vie, j’aurais pu m’offrir un gros compresseur.

Bref, ce retour d’expérience s’adresse à tous ceux qui comme moi, à un moment donné, ont hésité à franchir le pas. A tous ceux là je le confirme, ne vous emm…dez plus la vie avec des bombes de peinture !



Lire la suite...

Les outils pour la partie cycle…

Les outils courants sont évidemment les mêmes que pour la partie moteur, aussi je vais passer directement aux outils spéciaux.

- De la durite transparente pour la purge des circuits hydraulique (ça se trouve au rayon des arrosages dans les grandes surfaces de bricolage).

- Des douilles à partir de 24, pour les écrous des axes de roues et de bras oscillant.

- Des compresseurs de ressort comme ceux là. Ou bien deux sangles à cliquet pour arriver à peu près au même résultat…



Les outils pour la partie cycle... dans The Garage compresseur-ressorts-d-amort



- Un rive / dérive chaîne. Ou alors la bonne vieille méthode à la meuleuse et au marteau pour sertir…



rive-derive-chaine-d-2025df83bc5e354f29b27403b8fceaf8 compresseur de ressort dans The Garage



- Un outils « fourche ». Pour démonter et remonter le tube de fourche en vue d’un changement des joints spi. Il se fabrique facilement avec de la tige filetée et deux écrou / contre écrou du diamètre correspondant à votre tige de maintien d’amortisseur. Certains utilisent un manche à balais, d’autres un cric rouleur…

Personnellement, je fais avec ça :

http://www.xjrteam-forum.com/t8065-outil-demontage-fourche?highlight=outils+fourche

- Une lampe à souder ou un décapeur thermique : très pratique pour chauffer un carter afin d’extraire un roulement.

- Un (ou plutôt plusieurs) démonte pneu : Pas de tournevis pour démonter un pneu !











Lire la suite...

Les outils moteur…

Plusieurs choses pour commencer : En premier lieu, pour travailler sereinement sur un moteur, il va falloir un bon établi, avec de préférence un étau, un compresseur, des outils courants et des outils spéciaux.

Inutile de vous lancer dans un telle opération avec un couteau suisse pour tout équipement.

Pour l’établi, je l’ai construit moi-même à partir de bastaing achetés en grande surface de bricolage. Voici le lien pour suivre les travaux :

http://jedric.unblog.fr/2013/03/30/fabriquer-son-etabli/

Pour le compresseur, j’ai celui-ci : Un Michelin 6 litres, avec l’avantage d’être sans huile, sans entretien, pas cher, et SILENCIEUX ! Alors certes, avec lui vous ne pourrez pas peindre, ni utiliser une clé à choc, mais pour souffler dans ses gicleurs, repousser des cylindres grippés dans les étriers de frein ou tout simplement gonfler ses pneus, il est précieux. Je m’en sers souvent, je n’ai jamais eu de problème avec.

I) Les outils courants :

- Des clés. Des clés à pipe de 8 à 17, des clés  plates de 7 à 21. Des clés plus grosses si nécessaires, du 22, 24, 30, 32 et plus si affinité.

- Une clé à cliquet (tellement plus pratique) avec des douilles (de 4 à 22)

- Des clés Allen.

- Des clés Torx.

- Une clé en T avec embout adaptable à vos douilles.

- Une ou plusieurs clés dynamométrique (en général il vous en faudra deux pour couvrir une assez large plage de serrage). On en trouve en GSB pour moins de 30 €, qui vont de 27 à 240 nm. Il vous en faudra une autre pour les serrages de 4 à 25 nm, très courants sur les motos. A propos de cette clé, il existe, comme pour tous les outils d’ailleurs, une polémique :

Les mécaniciens pointilleux feront remarquer (à juste titre, ou pas) que ces clés dynamométriques, celles que l’on trouve en grande surface de bricolage, ne sont pas précises, voire mal réglées. Pour ma part, encore une fois, moi qui ne suis pas mécanicien, et qui ne compte pas refaire toutes les motos du monde, ces clés me vont très bien. Et puis, en ce qui concerne le serrage, si vous avez un peu la main, vous ne casserez aucun filetage.

 - Des tournevis, ou un tournevis avec une multitude d’embouts ! Souvenez-vous, pour chaque vis, il y a un tournevis !

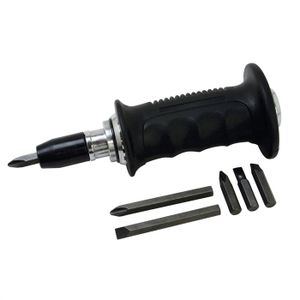

- Un tournevis à frapper, qui vous sortira de bien des galères.

Les outils moteur... dans The Garage tournevis-a-frapper-gaine-cogex-embouts

- Une clé à choc électrique (ça se trouve sur internet pour environ 60 €).

- Une bonne perceuse (avec des embouts de polissage et de décapage).



 A) Suzuki GS 750 dans The Garage



- Des pinces : Une pince à riveter, une pince à étau, une ou plusieurs pinces à circlips.

- Un mètre, un pied à coulisse, un micromètre (ou Palmer).

- Une scie à métaux.

- Un tourne à gauche, des tarauds et des filières.

- Un maillet en caoutchouc, un marteau.

- Un cric, ou mieux, un cric rouleur.

- Des dizaines de chiffons, de la graisse, de l’huile moteur, des bacs en plastiques, des bidons vides.



La liste n’est sûrement pas exhaustive, mais elle évolue au fur et à mesure de votre passion pour la mécanique, croyez-moi. En ce qui concerne la qualité des outils, il existe de tout, à tous les prix. Pour ce qui concerne les outils courants, j’ai fait le choix de la qualité avec Facom. Je suis bien conscient que ces outils sont très chers, mais pour avoir testé des clés bon marchés, j’ai tout de suite senti la différence. Mais chacun est libre d’acheter ce qu’il veut. Certaines marques sont tout à fait acceptables, y compris dans les grandes surfaces de bricolage.

II) Les outils spéciaux :

NB : beaucoup de gens parviennent à se fabriquer tous les outils qui vont suivre, pour ma part, je ne parlerai que de ceux que j’ai fabriqué. Par conséquent, tous les autres, je les ai acheté.

- Un outils lève soupape. Certains se servent d’une perceuse à colonne un peu trafiquée, d’autre ont carrément adapté un modèle à leur culasse. Ici, un lève soupape à partir d’un serre joint ! Astucieux.

Outil%20soupape Carbtune

- Un honoir. Franchement là, je vous déconseille de bidouiller le machin, tout au plus d’en acheter un à bas prix. Il sert à abraser la surface des cylindres lors d’un changement des segments.

- Un rodoir à soupape. Là, faut pas se priver, ça ne coûte pas très cher. N’oubliez pas la pâte qui va avec !

- Un extracteur d’axe de piston (outils à fabriquer soi-même).

- Un arrache volant. Il en existe des universels, comme celui là. Mais il en existe aussi des artisanaux, avec une plaque de fer et deux ou trois tiges filetées !

- Une pince bloque noix d’embrayage. Toujours pareil, certains se la fabriquent avec deux morceaux de ferraille qu’ils tordent aux extrémités.

pince-etau-noix-d-embrayage-outils-878480246_ML clé dynamométrique

- Une pince à segment.

- Un compresseur de segment, pour entrer plus facilement les pistons dans la culasse.



- Un dépressiomètre. Ici un Carbtune, une vraie merveille pour régler ses carburateurs. Cet engin aussi est faisable soi-même, avec 4 durites transparentes et de l’huile moteur… enfin, c’est un peu compliqué que ça :

http://www.zx6rteam.net/t28414-fabriquer-depressiometre-modification-du-systeme

carbopening2 compresseur



- Un poussoir, pour récupérer les pastilles sans avoir à démonter l’arbre à came. Là aussi, nombreux sont ceux qui se font un outils, parce qu’il est souvent cher, et qu’il se décline à l’infini selon les modèles de moto.

  décaper sans effort



- Une lampe stroboscopique, pour vérifier le calage d’allumage.

- Un vérificateur d’Alésage, pour mesurer les cylindres et une éventuelle ovalisation.



****



Evidemment, tout ça coûte très cher. D’autant plus si vous investissez dans des outils de très bonnes factures. Mais il est tout à fait possible de s’en fabriquer la plupart, ou de s’en faire prêter quelques uns.

Souvenez-vous quand même qu’un moteur est une technologie de haute précision qui tolère très mal l’à peu près, et qu’à un moment où à un autre, cette précision passe par des outils adaptés et de bonne qualité. Facom est évidemment une marque de référence, mais il existe d’autres marques qui fabriquent de très bons outils. Avec le temps, on finit par les reconnaître !

Lire la suite...

Les outils pour l’électricité…

Voilà une partie qui m’a permis de me replonger dans les manuels du collège… et le moins que l’on puisse dire, c’est que c’est passionnant ! Alors, pour tous les amnésiques de ces sombres périodes scolaires, je vous invite à vous rafraîchir la mémoire avec ceci :

Les outils pour l'électricité... dans The Garage 514555ET9JL._SX342_

Le bouquin est très difficile à trouver en librairie, puisqu’il n’est plus édité, mais avec un peu de doigté sur internet, il finit par apparaître miraculeusement… Là dedans, tout y est, ou presque, pour les débutants comme moi. Il revient sur tous les principes de base, et vous permet d’y voir nettement plus clair sur les principes fondamentaux d’une bécane. Très utile quand on rencontre ces satanés problèmes d’allumage… En revanche, pour les meules de l’ère moderne, passez votre chemin. L’électronique, c’est autre chose !

Le seul bémol du bouquin, à mon avis, c’est sur l’utilisation des outils et surtout du multimètre, un peu rapide à mon goût…

Du coup, voici un petit condensé basique de l’utilisation d’un multimètre, trouvé sur internet, bien entendu :

fichier pdf multimetre



A partir de maintenant, il va devenir intéressant de vous équiper d’un multimètre… mais aussi d’une lampe témoin (peu coûteuse en magasin auto, ou bien à faire soi-même avec un vieux clignotant), de quelques fils électrique, d’un pince à dénuder, de cosses, d’un petit fer à souder à l’étain. Munissez-vous aussi d’un petite boîte de fusibles qui comprend du 7.5 A, 10 A et 20 A. C’est très utile !

Dans ce genre de matériel, vous pouvez, si vous souhaitez refaire la centrale de Fukushima, investir dans du haut de gamme, mais pour ma part ; moi qui ne vais refaire que quelques connections sur ma moto, j’ai opté pour la solution low cost, tout à fait acceptable.

Si l’on s’en tient à ça, entre les documents théoriques (tous gratuits sur le net) et les petits outils nécessaires, on s’en sort pour une grosse cinquantaine d’euros, et beaucoup de problèmes en moins.

Lire la suite...
